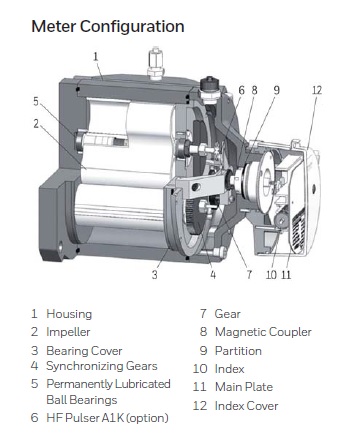

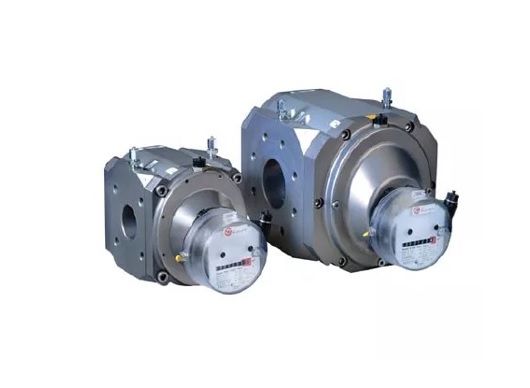

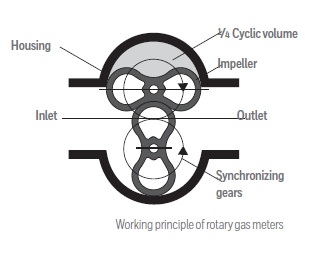

Le RABO d'Elster est un compteur de gaz rotatif qui fonctionne selon le principe du déplacement positif. Ce principe de mesure volumétrique garantit que la performance de la mesure est indépendante de la configuration de l'installation, ce qui rend ces compteurs particulièrement adaptés aux systèmes de mesure compacts sans sections d'entrée étendues. Les instruments enregistrent le volume de gaz dans des conditions de fonctionnement et sont certifiés pour les applications fiscales. Le mécanisme de mesure se compose de deux lobes rotatifs avec une section arrière, installés dans un boîtier avec des ouvertures d'entrée et de sortie séparées. Les roues sont reliées entre elles par des engrenages de synchronisation. Pendant l'écoulement du gaz, les roues tournent sans contact et transportent un volume de gaz défini avec précision vers la sortie. Chaque rotation complète du système correspond à un volume de gaz spécifique. Les mouvements de rotation sont transmis au compteur mécanique par l'intermédiaire d'un réducteur et d'un accouplement magnétique. L'étalonnage du compteur de gaz rotatif est réalisé par une paire d'engrenages dans le compteur.

Pour les applications avec des débits extrêmement faibles, le RABO Compact est disponible en version spécialisée.

Des dispositifs électroniques de correction du volume(EK) peuvent être intégrés pour la correction du volume.

Caractéristiques et avantages :

• Taille des compteurs : G16 à G400
• Plage de débit : 0,6 à 650 m³/h

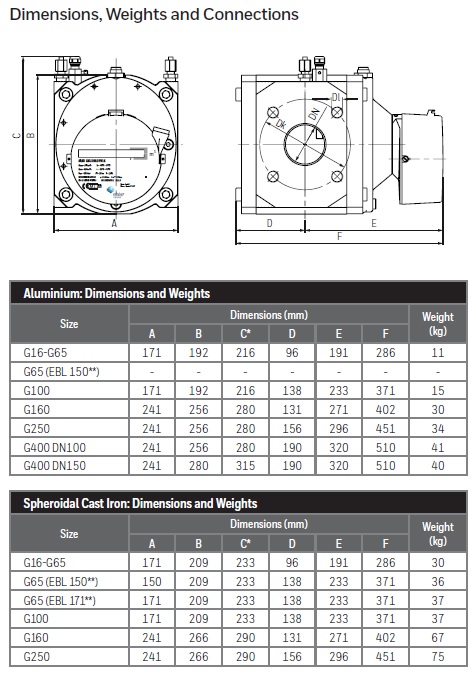

• Dimensions nominales : DN32 à DN150
• Pression nominale : PN 10/16 et classe 150 selon ASME B 16.5
• Plage de température : -25°C à +70°C
• Plage de mesure jusqu'à 1:160
• Boîtier en aluminium ou en fonte ductile
• Compteur rotatif pour une installation horizontale ou verticale
• Solutions de comptage optionnelles (par exemple Absolute ENCODER S1D)
• Approuvé selon les directives MID/PED/ATEX
